Seit ich den Lasergravierer habe sind einige Wochen vergangen und alles bestellte schon länger eingetroffen. Manche Dinge kamen anders als gedacht, wie das immer so ist. Im ersten Beitrag zu diesem Gerät kann man lesen, was geplant war. Letztendlich umgesetzt wurde dann folgendes:
- Umhausung mit Absaugung und Beleuchtung*
- LONGER Wabenmusterplatte*
- Luftpumpe als Air Assist*
- Endschalter*
- Schnellverstellung der Z-Achse
Die Schleppketten habe ich nicht verbaut:
Nachdem die Umhausung samt Basis aus OSB-verstärkter Pressspanplatte vernünftig verbaut war ist mir aufgefallen das die Schleppketten überhaupt kein Platz zum Ausrollen gehabt hätten. Statt diesen habe ich die Kabelführung nun mit Klettkabelbindern umgesetzt. Das funktioniert gut, nichts schleift oder hängt durch. Mittlerweile wurden auch schon einige Dinge gelasert.
Endschalter
Das war überraschend einfach: Mit LaserGRBL geschaut ob die neueste Firmware geflasht ist, was der Fall war. Dann die gekauften Endstoppplatinen auf die 3D-gedruckten Halterungen montiert, die Kabel verlängert und gesleeved und wirklich einfach nur in die vorgesehenen Buchsen des Mainboards gesteckt, sonst nichts.
AtomStack Studio konnte sofort problemlos referenzieren und die LEDs auf den Platinen leuchten bei Auslösung ebenfalls. Es wird auf die Endschalter gefahren und dann nahezu perfekt die auf den Achsen markierte 0,0 Stellung angefahren. Sehr gut, das habe ich mir komplexer vorgestellt.

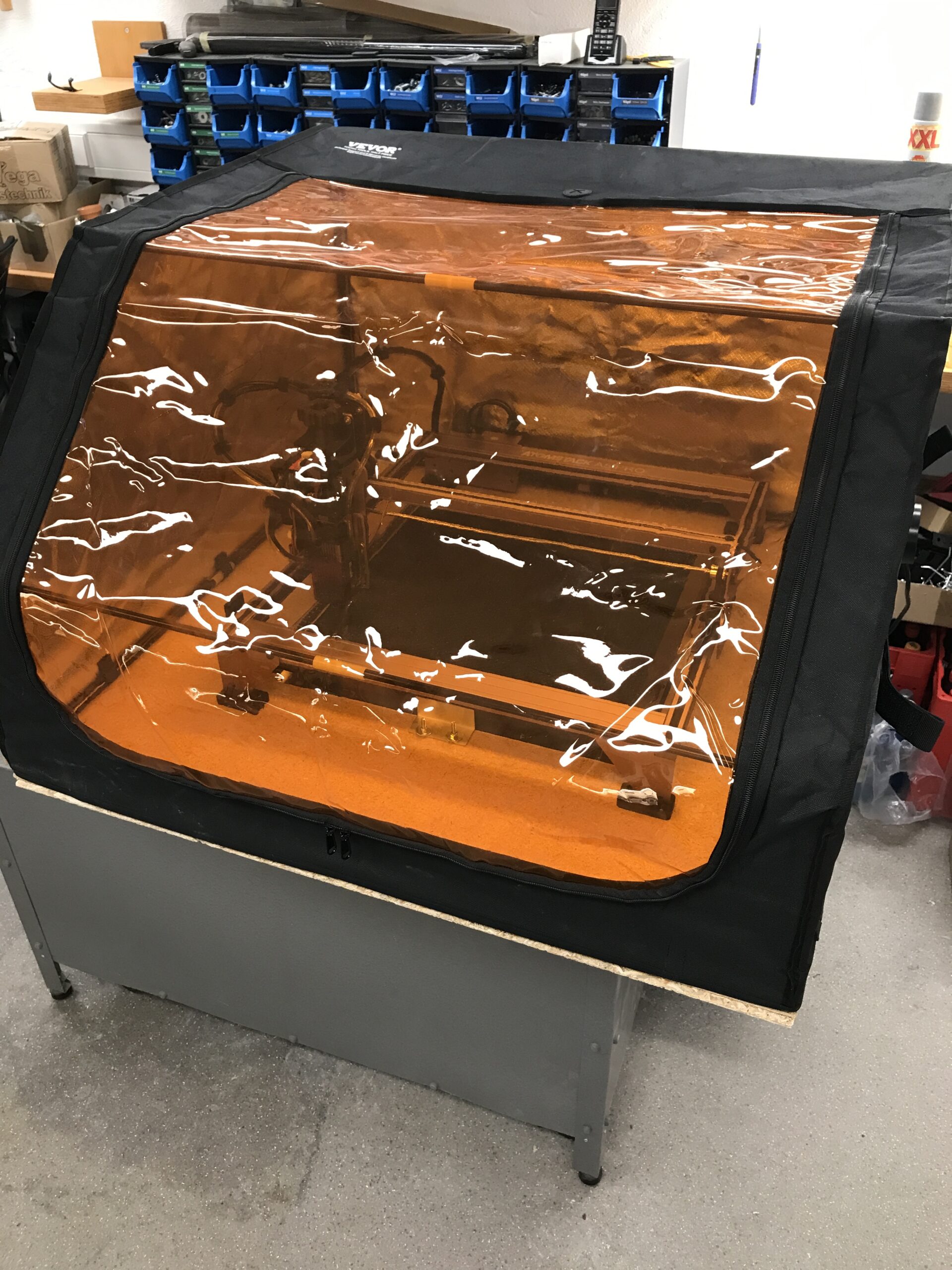

Umhausung und Air Assist
Für den Preis wirklich nicht schlecht. Der Lüfter ist akzeptabel von der Laustärke und fördert deutlich Luft. Die Beleuchtung ist gut hell. Mehr kann man nicht erwarten, ich habe nicht wirklich etwas zu kritisieren. Der Aufbau war auch super einfach und das Ganze ist trotz des simplen Systems überaus stabil.
Der Luftkompressor war nicht günstig aber das merkt man:
Gute Verarbeitungsqualität, vibrationsentkoppelt und aus Metall gebaut. Dazu erträglich von der Lautstärke und sehr fein einstellbar. Würde ich wieder kaufen.
Das 3D-gedruckte Teil für den Laserkopf musste leicht bearbeitet werden, hat dann aber gut gepasst und funktioniert genau wie erwartet. Kein Schmauch mehr!

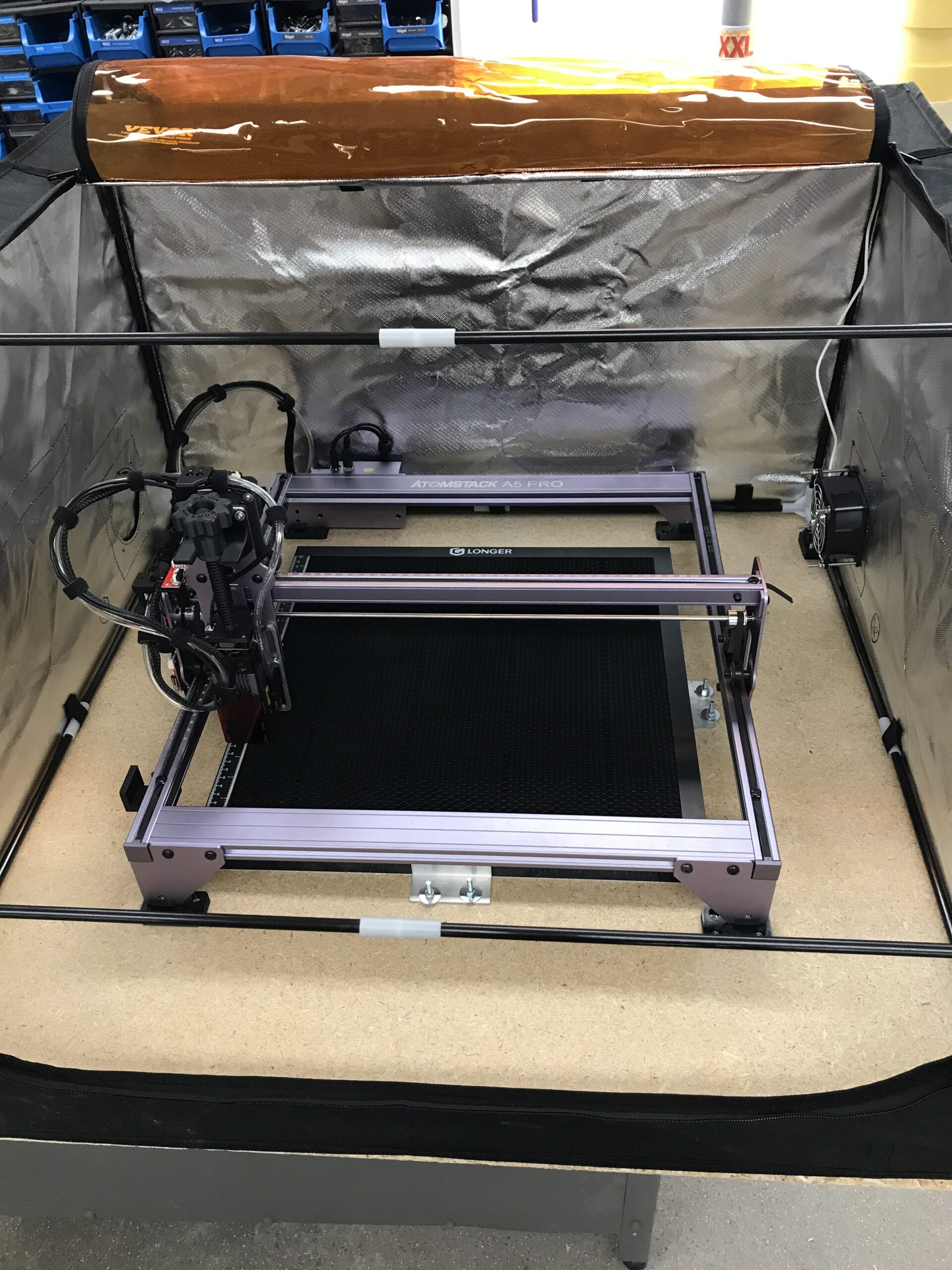

Aktueller Stand
Das Notebook und der Kompressor befinden sich aufgrund der Rauchentwicklung außerhalb. Speziell abgedichtet habe ich die Umhausung unten an der Platte nicht, trotzdem kommt kein Rauch heraus.
